Đầu cos chữ Y trần 0.5-1.5mm – Đầu cos chỉa cho dây 0.5-1.5mm

Đầu cos chữ Y trần 0.5-1.5mm là phụ kiện đấu nối dây điện dạng càng cua, được thiết kế để kết nối dây dẫn với vít, bu-lông, terminal hoặc các thiết bị điện. Phần đầu cos có hình chữ Y giúp thao tác lắp đặt nhanh chóng mà không cần tháo hoàn toàn vít khỏi vị trí đấu nối.

Đầu cos chỉa cho dây 0.5-1.5mm phù hợp với các loại dây dẫn có tiết diện từ 0.5mm² đến 1.5mm² theo thông số của từng mã sản phẩm. Đây là dòng đầu cos điện được sử dụng phổ biến trong tủ điện, bảng điều khiển, thiết bị điện, máy móc và các hệ thống điều khiển.

Đầu cos chữ Y trần 0.5-1.5mm là gì?

Đầu cos chữ Y trần 0.5-1.5mm, còn được gọi là đầu cos chỉa hoặc đầu cos càng cua, là loại đầu cos có phần đầu tiếp xúc được thiết kế theo hình chữ Y. Phần thân kim loại dùng để đưa lõi dây vào và ép bằng kìm bấm cos.

Không giống đầu cos tròn dạng vòng, đầu cos chữ Y có một khe hở ở phía đầu. Nhờ thiết kế này, người dùng có thể đưa phần chỉa của đầu cos vào dưới vít hoặc bu-lông mà không nhất thiết phải tháo hoàn toàn vít ra khỏi terminal.

Thiết kế này đặc biệt hữu ích trong các công việc lắp đặt, sửa chữa và bảo trì hệ thống điện, nơi cần thao tác nhanh tại các vị trí đấu nối có nhiều dây dẫn.

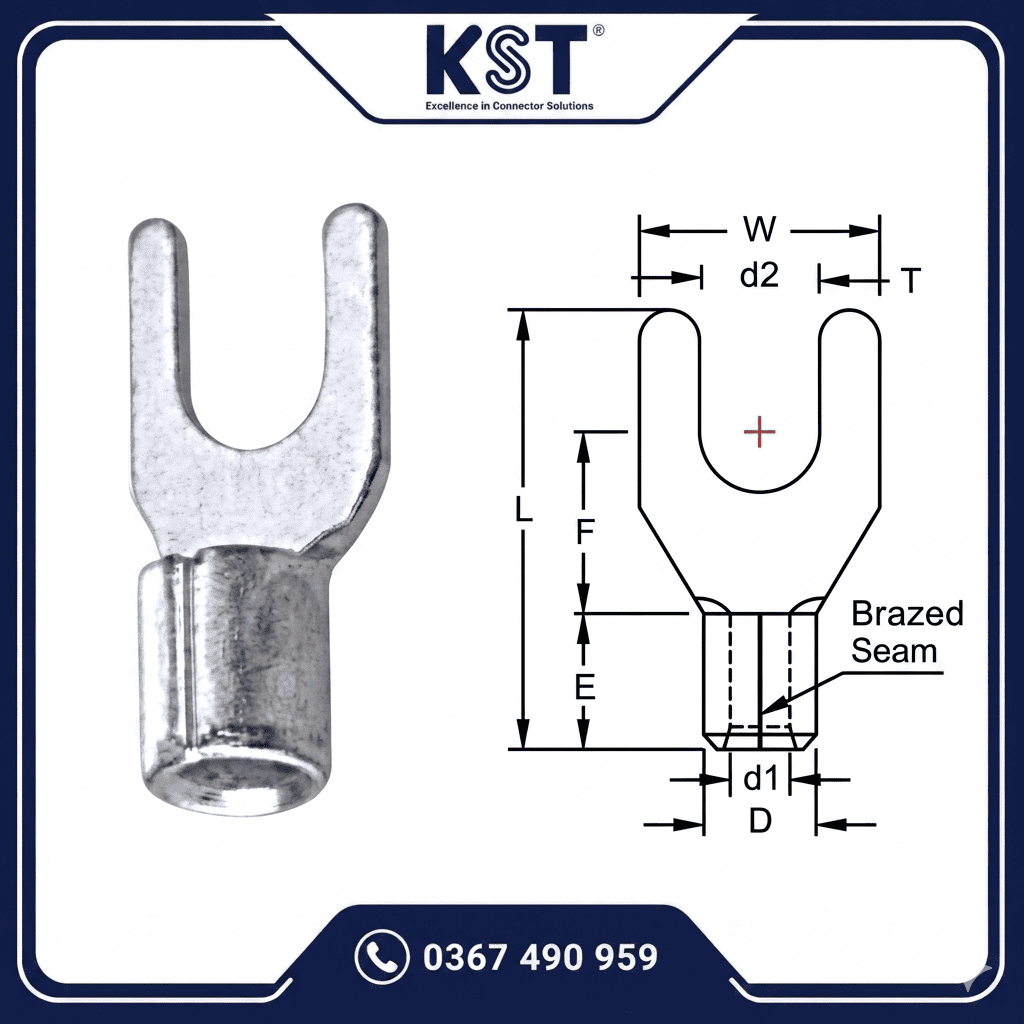

Thông số kỹ thuật đầu cos chỉa cho dây 0.5-1.5mm

Kích thước dây dẫn A.W.G/mm2	Mã sản phẩm		Đường kính ren		Thông số kích thước (mm)							Đóng gói (cái/túi)
	Hàn kín	Không hàn	d2		W	F	L	E	D	d1	T
22-16 A.W.G. 0.5-1.5 mm²	SNB1-3.2 *	SN1-3.2	#4	3.2	5.7	6.5	16.0	4.8	3.4	1.7	0.75	100
	SNBS1-3.7 *	SNS1-3.7	#6	3.7	5.7							100
	SNBL1-3.7 *	SNL1-3.7	#6	3.7	6.4							100
	SNBLL1-3.7 *	SNLL1-3.7	#6	3.7	7.2							100
	SNBS1-4 *	SNS1-4	#8	4.3	6.4							100
	SNBM1-4 *	SNM1-4	#8	4.3	7.2							100
	SNBL1-4 *	SNL1-4	#8	4.3	8.1							100
	SNBS1-5 *	SNS1-5	#10	5.3	8.1							100
	SNBL1-5 *	SNL1-5	#10	5.3	9.5							100
	SNBS1-6 *	SNS1-6	1/4	6.4	9.5							100
	SNBL1-6 *	SNL1-6	1/4	6.4	12.0	11.0	22.0					100
	SNB1-8	SN1-8	5/16	8.4	14.0	10.0	21.1					100

Ứng dụng của đầu cos điện 0.5-1.5mm

Đầu cos điện có thể được sử dụng trong nhiều ứng dụng đấu nối khác nhau. Dòng đầu cos chữ Y trần 0.5-1.5mm thường phù hợp với các dây dẫn nhỏ dùng trong hệ thống điều khiển và thiết bị điện.

• Đấu nối dây trong tủ điện.
• Kết nối dây với terminal và cầu đấu.
• Đấu dây trong bảng điều khiển.
• Thiết bị tự động hóa và điều khiển.

Đầu cos tủ điện chữ Y 0.5-1.5mm

Đầu cos tủ điện dạng chữ Y được sử dụng để kết nối dây dẫn với các vị trí bắt vít trên terminal, cầu đấu hoặc thiết bị điều khiển. Với thiết kế dạng chỉa, việc đưa đầu cos vào vị trí đấu nối có thể thực hiện nhanh chóng.

Trong tủ điện có nhiều dây dẫn, sử dụng đầu cos giúp các đầu dây được định hình đồng nhất và dễ quản lý hơn. Tuy nhiên, do đây là loại đầu cos trần, cần đảm bảo phần kim loại không tiếp xúc ngoài ý muốn với các điểm dẫn điện khác.

Kìm bấm đầu cos chữ Y trần 0.5-1.5mm

Kìm bấm đầu cos chữ Y trần 0.5-1.5mm là dụng cụ dùng để ép phần thân kim loại của đầu cos vào lõi dây. Việc sử dụng kìm phù hợp giúp tạo lực ép ổn định và giữ dây chắc chắn trong thân cos.

Khi lựa chọn kìm, cần kiểm tra dải tiết diện dây mà khuôn bấm hỗ trợ. Khuôn ép phải phù hợp với kích thước đầu cos và loại dây đang sử dụng.

Không nên sử dụng dụng cụ không phù hợp vì lực ép không đủ có thể khiến dây bị tuột, trong khi lực ép quá mạnh có thể làm biến dạng thân cos hoặc ảnh hưởng đến dây dẫn.

Hướng dẫn bấm đầu cos chữ Y trần 0.5-1.5mm

Dưới đây là hướng dẫn bấm đầu cos chữ Y trần 0.5-1.5mm cơ bản để tạo mối nối chắc chắn:

1. Chuẩn bị dây: Cắt dây theo chiều dài cần thiết và tuốt lớp vỏ cách điện với chiều dài phù hợp với thân cos.
2. Chọn đầu cos: Sử dụng đầu cos chữ Y có dải dây phù hợp từ 0.5-1.5mm².
3. Đưa dây vào thân cos: Luồn phần lõi dây đã tuốt vào ống kim loại của đầu cos. Các sợi dẫn cần nằm gọn trong thân cos.
4. Đặt cos vào kìm: Đưa phần thân kim loại của đầu cos vào đúng khuôn bấm tương ứng với kích thước dây.
5. Tiến hành bấm: Bóp kìm với lực phù hợp để ép thân cos vào lõi dây.
6. Kiểm tra mối bấm: Kéo nhẹ dây để kiểm tra khả năng giữ dây. Dây không được tuột khỏi thân cos.
7. Đấu nối: Đưa phần đầu chữ Y vào dưới vít hoặc bu-lông rồi siết chặt.

Đầu cos chữ Y trần và đầu cos tròn khác nhau như thế nào?

Tiêu chí	Đầu cos chữ Y	Đầu cos tròn
Hình dạng đầu	Dạng chữ Y, có khe hở	Dạng vòng kín
Thao tác lắp đặt	Nhanh, thuận tiện khi đưa vào dưới vít	Cần đưa vòng cos vào vít hoặc tháo vít tùy thiết kế
Ứng dụng	Terminal, tủ điện, thiết bị điều khiển	Terminal, thiết bị và điểm đấu nối bằng vít
Khả năng tháo lắp	Thuận tiện cho nhiều ứng dụng	Độ cố định cao nhờ vòng kín

Câu hỏi thường gặp về đầu cos chữ Y 0.5-1.5mm

Đầu cos chữ Y trần 0.5-1.5mm dùng cho dây nào?

Sản phẩm được thiết kế cho dây dẫn có tiết diện từ 0.5mm² đến 1.5mm², tùy theo thông số kỹ thuật của từng mã đầu cos.

Đầu cos chỉa khác đầu cos tròn như thế nào?

Đầu cos chỉa có phần đầu dạng chữ Y với khe hở, cho phép đưa vào dưới vít hoặc bu-lông. Đầu cos tròn có vòng kín nên thường tạo sự cố định chắc chắn hơn tại điểm đấu nối.

Có cần dùng kìm chuyên dụng để bấm đầu cos chữ Y không?

Nên sử dụng kìm bấm đầu cos chữ Y trần 0.5-1.5mm hoặc kìm bấm cos có khuôn phù hợp với đầu cos và tiết diện dây. Dụng cụ phù hợp giúp tạo mối bấm ổn định và giảm nguy cơ dây bị tuột.

Mua đầu cos chữ Y KST 0.5-1.5mm

Nếu bạn đang tìm kiếm đầu cos chữ Y trần 0.5-1.5mm cho dây điện, dòng đầu cos chỉa là giải pháp thuận tiện cho các vị trí đấu nối bằng vít hoặc bu-lông. Thiết kế chữ Y giúp thao tác lắp đặt nhanh và phù hợp với nhiều loại terminal, tủ điện và thiết bị điều khiển.

Khi đặt mua, khách hàng nên cung cấp thông tin về tiết diện dây, kích thước vít hoặc bu-lông, loại terminal và số lượng cần sử dụng để được tư vấn đúng sản phẩm. KST Việt Nam có thể hỗ trợ lựa chọn đầu cos chữ Y KST, kìm bấm cos và các phụ kiện đấu nối phù hợp.
