Đầu Cos Đồng Nhôm KST – FCALE: Đầu cos lưỡng kim chính hãng KST

Đầu Cos Đồng Nhôm KST – FCALE là dòng đầu cos lưỡng kim chuyên dụng cho các hệ thống điện sử dụng dây dẫn nhôm và yêu cầu kết nối với thiết bị điện. Sản phẩm được thiết kế với cấu trúc phù hợp cho quá trình đấu nối cáp, giúp cố định dây dẫn tại vị trí kết nối và hỗ trợ tạo mối nối ổn định trong quá trình vận hành.

Dòng KST FCALE có nhiều lựa chọn theo tiết diện dây dẫn từ 10 mm² đến 120 mm², bao gồm các mã FCALE10, FCALE16, FCALE25, FCALE35, FCALE50, FCALE70, FCALE95 và FCALE120 cùng phiên bản FCALE-SN tương ứng. Sản phẩm sử dụng các khuôn ép chuyên dụng như MLA10-35, MLA50, MLA70 và MLA95-120, thuận tiện cho việc lựa chọn theo từng tiết diện dây dẫn.

Đầu Cos Đồng Nhôm KST – FCALE là gì?

Đầu cos FCALE là dòng đầu cos thuộc nhóm đầu cos Đồng Nhôm KST, được sử dụng trong các ứng dụng đấu nối dây dẫn với thiết bị điện. Thiết kế sản phẩm cho phép đưa ruột dẫn vào phần ống cos và thực hiện thao tác ép bằng khuôn ép phù hợp.

Với thiết kế dạng đầu cos lưỡng kim, FCALE hướng đến các hệ thống cần giải pháp đấu nối phù hợp giữa dây dẫn nhôm và thiết bị điện. Sản phẩm đặc biệt phù hợp cho các ứng dụng điện công nghiệp, tủ điện, hệ thống phân phối điện và các công trình sử dụng dây dẫn có tiết diện lớn.

FCALE có hai lựa chọn gồm phiên bản tiêu chuẩn và phiên bản có hậu tố SN. Khi lựa chọn sản phẩm, người dùng cần căn cứ vào tiết diện dây dẫn, kích thước đầu nối, yêu cầu kỹ thuật của hệ thống và khuôn ép tương ứng.

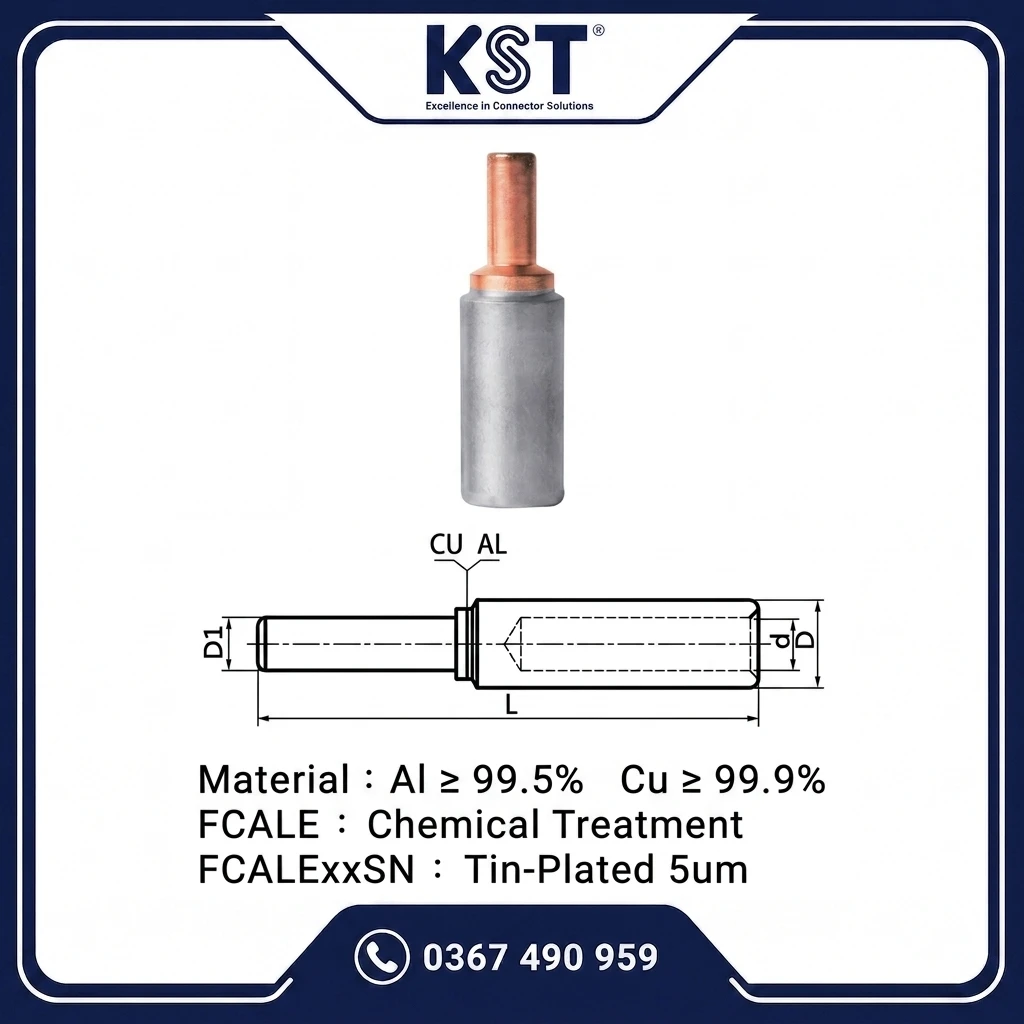

Cấu tạo và đặc điểm của Đầu Cos Lưỡng Kim KST FCALE

1. Thiết kế chuyên dụng cho đấu nối cáp điện

Đầu cos FCALE có cấu trúc gồm phần thân tiếp nhận dây dẫn và phần đầu nối dùng cho vị trí đấu nối với thiết bị. Dây dẫn được đưa vào đúng vị trí trong ống cos trước khi thực hiện thao tác ép bằng dụng cụ chuyên dụng.

2. Đa dạng tiết diện dây dẫn

KST FCALE cung cấp các lựa chọn từ 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm² đến 120 mm². Dải kích thước này đáp ứng nhiều nhu cầu đấu nối trong hệ thống điện công nghiệp và các công trình sử dụng cáp có tiết diện khác nhau.

3. Có phiên bản FCALE và FCALE-SN

Người dùng có thể lựa chọn giữa FCALE và FCALE-SN tùy theo yêu cầu của hệ thống. Việc xác định đúng mã sản phẩm trước khi đặt hàng giúp đảm bảo sản phẩm phù hợp với thiết kế và tiêu chuẩn thi công.

4. Sử dụng khuôn ép theo từng nhóm tiết diện

Mỗi nhóm kích thước FCALE được chỉ định khuôn ép tương ứng. Các mã khuôn gồm MLA10-35, MLA50, MLA70 và MLA95-120. Sử dụng đúng khuôn ép là yếu tố quan trọng trong quá trình thi công đầu cos.

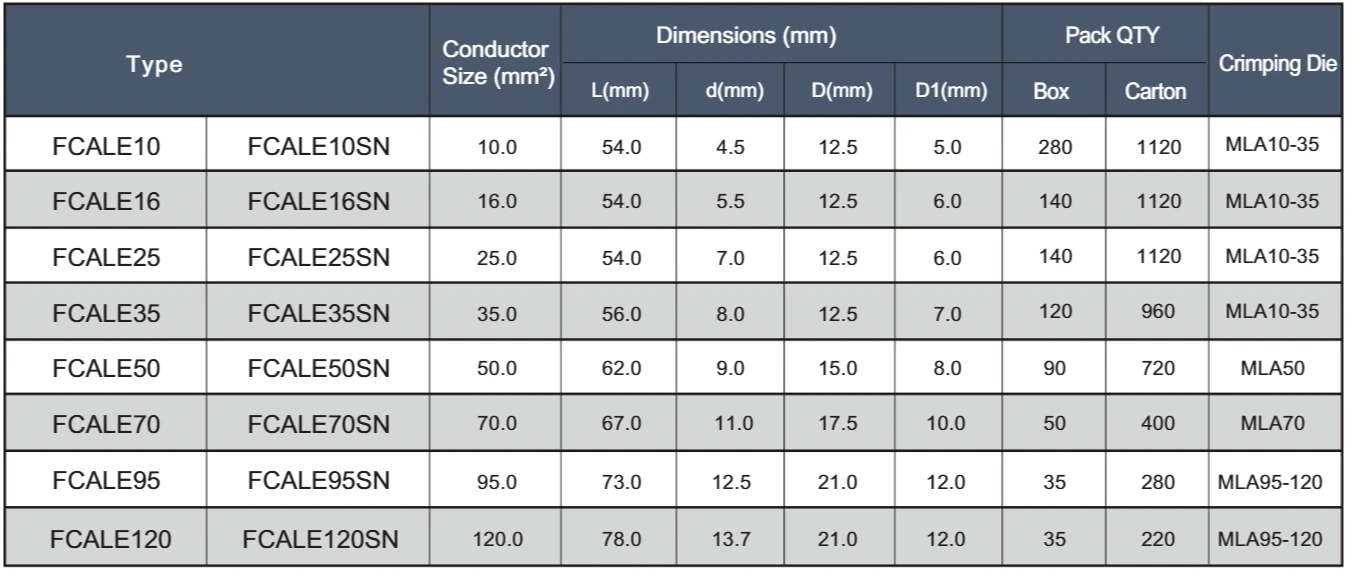

Thông số kỹ thuật Đầu Cos Đồng Nhôm KST – FCALE

Type	Conductor Size (mm²)	L (mm)	d (mm)	D (mm)	D1 (mm)	Box	Carton	Crimping Die
FCALE10 / FCALE10SN	10	54.0	4.5	12.5	5.0	280	1120	MLA10-35
FCALE16 / FCALE16SN	16	54.0	5.5	12.5	6.0	140	1120	MLA10-35
FCALE25 / FCALE25SN	25	54.0	7.0	12.5	6.0	140	1120	MLA10-35
FCALE35 / FCALE35SN	35	56.0	8.0	12.5	7.0	120	960	MLA10-35
FCALE50 / FCALE50SN	50	62.0	9.0	15.0	8.0	90	720	MLA50
FCALE70 / FCALE70SN	70	67.0	11.0	17.5	10.0	50	400	MLA70
FCALE95 / FCALE95SN	95	73.0	12.5	21.0	12.0	35	280	MLA95-120
FCALE120 / FCALE120SN	120	78.0	13.7	21.0	12.0	35	220	MLA95-120

Ứng dụng của Đầu Cos Đồng Nhôm KST FCALE

Đầu cos lưỡng kim KST FCALE được sử dụng trong nhiều hệ thống điện cần đấu nối dây dẫn với thiết bị. Một số ứng dụng phổ biến gồm:

• Đấu nối cáp điện trong tủ điện công nghiệp.
• Hệ thống phân phối điện và đường dây điện.
• Đấu nối dây dẫn với thiết bị điện và điểm kết nối.
• Hệ thống điện trong nhà máy, xưởng sản xuất và công trình.
• Hệ thống sử dụng cáp nhôm có tiết diện từ 10 mm² đến 120 mm².
• Các vị trí yêu cầu đầu cos có kích thước phù hợp với dây dẫn và dụng cụ ép chuyên dụng.

Đầu Cos FCALE có những kích thước nào?

Dòng Đầu Cos Đồng Nhôm KST FCALE hiện có 8 lựa chọn tiết diện chính gồm 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm² và 120 mm². Mỗi kích thước có thông số riêng về chiều dài L, đường kính d, đường kính D và kích thước D1.

Ví dụ, FCALE10 có chiều dài 54 mm, đường kính d 4,5 mm và sử dụng khuôn ép MLA10-35. Trong khi đó, FCALE120 có chiều dài 78 mm, đường kính d 13,7 mm và sử dụng khuôn ép MLA95-120. Vì vậy, cần đối chiếu thông số thực tế trước khi lựa chọn sản phẩm.

Cách lựa chọn Đầu Cos Đồng Nhôm KST FCALE đúng mã

1. Xác định tiết diện dây dẫn

Đây là yếu tố đầu tiên cần kiểm tra. Tiết diện đầu cos phải phù hợp với tiết diện ruột dẫn. Không nên lựa chọn sản phẩm chỉ dựa vào kích thước bên ngoài của dây hoặc lớp cách điện.

2. Kiểm tra kích thước đầu cos

Cần đối chiếu các thông số L, d, D và D1 để đảm bảo đầu cos phù hợp với vị trí lắp đặt và yêu cầu kỹ thuật của thiết bị.

3. Chọn đúng khuôn ép

FCALE10 đến FCALE35 sử dụng khuôn MLA10-35; FCALE50 sử dụng MLA50; FCALE70 sử dụng MLA70; FCALE95 và FCALE120 sử dụng MLA95-120. Cần sử dụng đúng khuôn ép theo bảng thông số kỹ thuật.

4. Lựa chọn phiên bản FCALE hoặc FCALE-SN

Tùy yêu cầu kỹ thuật của công trình, người dùng lựa chọn phiên bản FCALE tiêu chuẩn hoặc phiên bản có hậu tố SN. Khi đặt hàng nên cung cấp đầy đủ mã sản phẩm để tránh nhầm lẫn.

Lưu ý khi thi công Đầu Cos Lưỡng Kim KST FCALE

• Kiểm tra chính xác tiết diện dây dẫn trước khi chọn đầu cos.
• Đảm bảo dây dẫn được đưa vào đúng vị trí và chiều sâu của ống cos.
• Sử dụng đúng khuôn ép được chỉ định cho từng mã FCALE.
• Thực hiện thao tác ép bằng dụng cụ phù hợp theo yêu cầu kỹ thuật.
• Kiểm tra mối ép sau khi thi công trước khi đưa hệ thống vào vận hành.
• Đảm bảo vị trí đấu nối được lắp đặt chắc chắn và phù hợp với thiết bị.

Vì sao nên chọn Đầu Cos Đồng Nhôm KST – FCALE?

Đầu Cos Đồng Nhôm KST – FCALE mang đến giải pháp đấu nối chuyên dụng cho các hệ thống điện sử dụng dây dẫn có tiết diện từ 10 mm² đến 120 mm². Sản phẩm có nhiều lựa chọn kích thước, thông số kỹ thuật rõ ràng và khuôn ép được phân chia theo từng nhóm, giúp kỹ thuật viên thuận tiện trong quá trình lựa chọn và thi công.

Bên cạnh đó, việc có cả phiên bản FCALE và FCALE-SN giúp người dùng lựa chọn sản phẩm phù hợp hơn với yêu cầu của từng hệ thống. Khi sử dụng đúng mã, đúng tiết diện dây và đúng khuôn ép, quá trình thi công đầu cos sẽ được thực hiện thuận lợi và đúng yêu cầu kỹ thuật.

Mua Đầu Cos Đồng Nhôm KST – FCALE chính hãng ở đâu?

Khi lựa chọn Đầu Cos Lưỡng Kim KST FCALE chính hãng, khách hàng nên kiểm tra đầy đủ mã sản phẩm, tiết diện dây dẫn, kích thước đầu cos, phiên bản FCALE hoặc FCALE-SN và khuôn ép tương ứng. Đối chiếu đúng thông số ngay từ đầu giúp hạn chế tình trạng chọn sai sản phẩm trong quá trình thi công.

KST Việt Nam cung cấp các dòng đầu cos và phụ kiện đấu nối điện KST phục vụ nhiều nhu cầu trong hệ thống điện công nghiệp và dân dụng. Khách hàng có thể liên hệ để được tư vấn lựa chọn mã FCALE phù hợp với tiết diện dây dẫn và yêu cầu thực tế của công trình.
