Đầu cos ghim capa cái FDV1-110 I Đầu cos Âm Dương cho dây 0.5-1.5mm2

Đầu cos ghim capa cái FDV1-110 KST là phụ kiện đấu nối điện dạng cắm nhanh, được sử dụng để kết nối dây dẫn điện với đầu cos ghim đực tương thích. Sản phẩm hướng đến các hệ thống điện cần mối nối gọn gàng, thuận tiện cho việc lắp đặt, tháo rời và bảo trì thiết bị.

Đầu cos âm dương KST thuộc nhóm phụ kiện đầu nối điện chuyên dụng, có phần tiếp điểm kim loại kết hợp với lớp cách điện Nylon. Theo tài liệu kỹ thuật dòng đầu cos ghim nhanh của K.S. Terminals, các sản phẩm thuộc nhóm này sử dụng vật liệu đầu nối Brass (đồng thau), vật liệu cách điện Nylon và có các kích thước đầu nối khác nhau để phù hợp với từng ứng dụng.

1. Đầu cos ghim capa cái FDV1-110 là gì?

Đầu cos ghim capa cái FDV1-110 là loại đầu cốt điện có phần tiếp điểm dạng ổ cắm cái (Female Disconnect Terminal), được thiết kế để ghép nối với đầu cos ghim đực có kích thước tương thích. Phần dây dẫn được đưa vào nòng cos và cố định bằng dụng cụ bấm cos chuyên dụng, tạo thành mối nối điện phục vụ quá trình truyền dẫn dòng điện.

Trong hệ thống đấu nối điện, đầu cos ghim capa cái thường được sử dụng cùng đầu cos ghim capa đực để tạo thành kết nối âm dương. Kiểu kết nối này giúp việc lắp ráp các bộ phận điện trở nên nhanh chóng, đồng thời thuận tiện khi cần tháo rời để kiểm tra hoặc thay thế linh kiện.

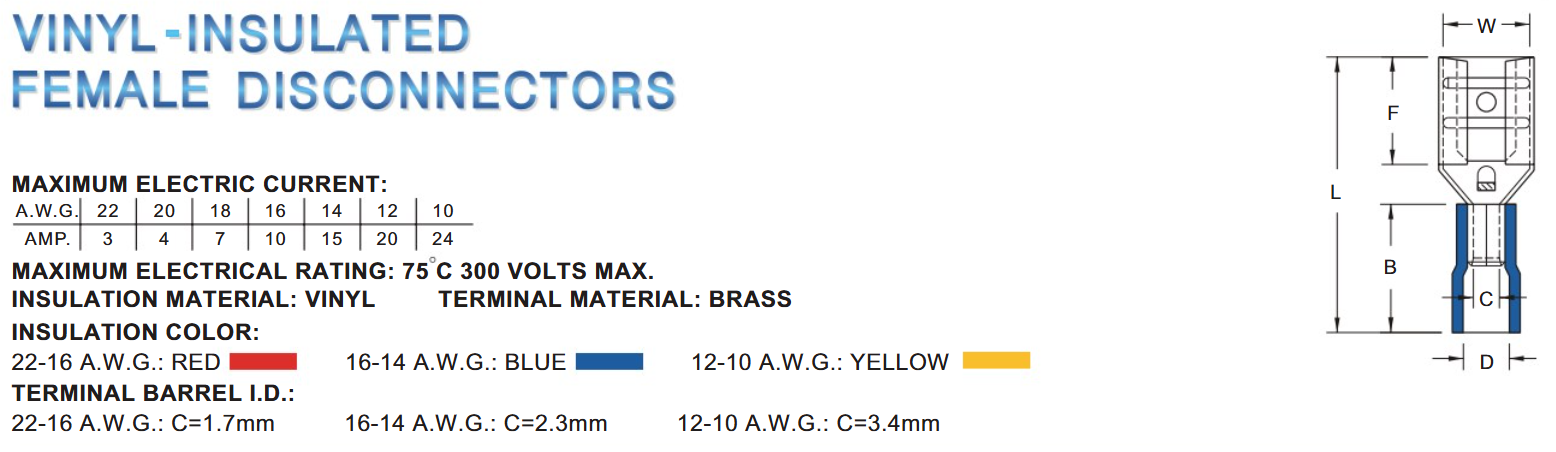

2. Thông số kỹ thuật đầu cos ghim capa cái FDV1-110 KST

Kích thước dây dẫn A.W.G/mm2	Mã sản phẩm	Nema tab	Thông số kích thước (mm)						Đóng gói (cái/túi)
			W	F	L	B	D	T
22-16 A.W.G. 0.5-1.5 mm²	FDV1-110(5)	.020×.110 (0.5×2.8)	3.2	6.5	18.6	10.0	4.0	0.3	100
	FDV1-110(8)	.032×.110 (0.8×2.8)							100
	FDV1-187(5)	.020×.187 (0.5×4.75)	5.0	6.4	19.0			0.35	100
	FDV1-187(8)	.032×.187 (0.8×4.75)							100
	FDV1-205(5)	.020×.205 (0.5×5.2)	5.7	5.8	18.5				100
	FDV1-205(8)	.032×.205 (0.8×5.2)							100
	FDV1-250	.032×.250 (0.8×6.35)	6.6	7.5	20.5			0.4	100
	FDV1-312  ◎	.032×.315 (0.8×8.0)	8.2	10.0	24.2				100

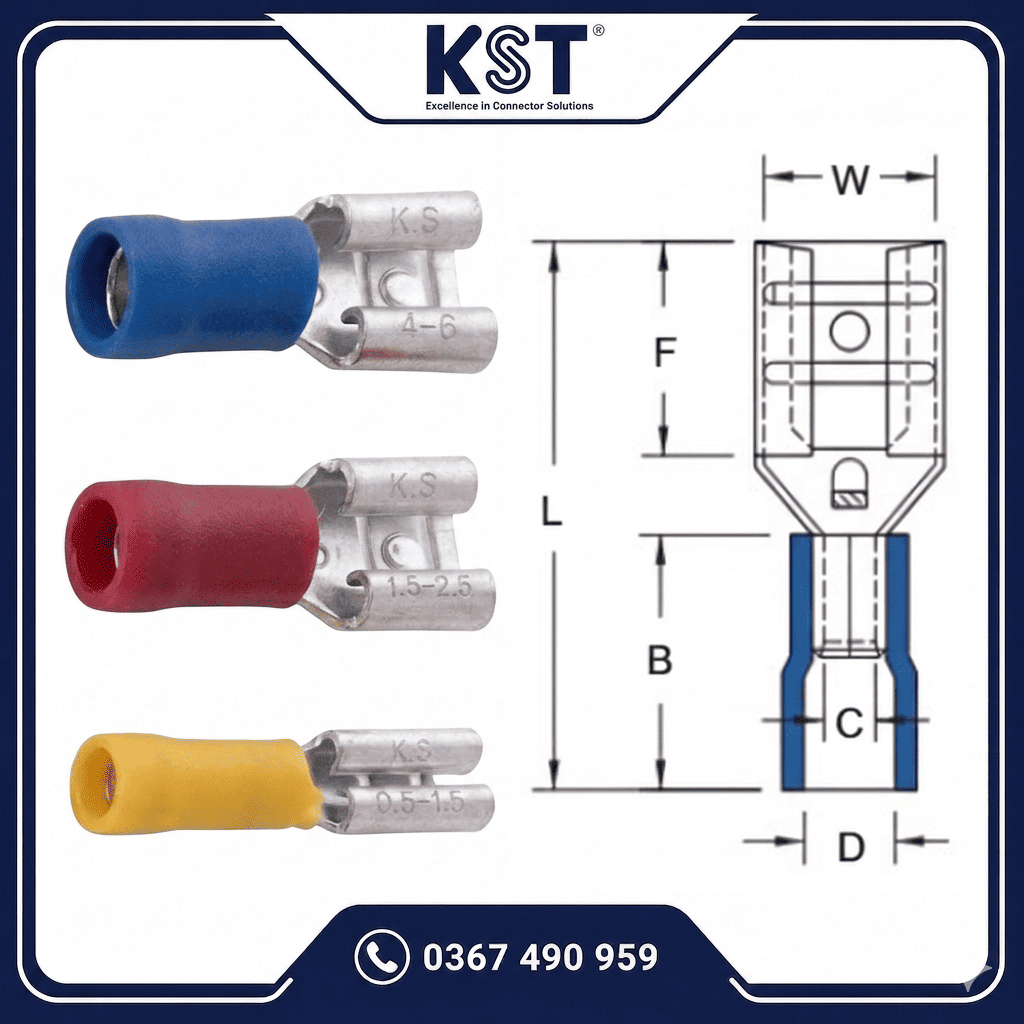

3. Vật liệu và cấu tạo đầu cos ghim capa cái FDV1-110

Phần tiếp điểm kim loại

Phần tiếp điểm kim loại đảm nhiệm chức năng dẫn điện và tạo liên kết với đầu cos ghim đực. Đối với dòng đầu cos ghim nhanh được thể hiện trong catalogue K.S. Terminals, vật liệu đầu nối là đồng thau (Brass). Vật liệu này có đặc tính cơ học phù hợp với kết cấu tiếp điểm, hỗ trợ duy trì hình dạng đầu nối trong quá trình lắp ráp và tháo rời đúng kỹ thuật.

Lớp cách điện Nylon

Nylon là vật liệu cách điện được sử dụng trong dòng đầu cos ghim nhanh có cách điện của K.S. Terminals. Phần vỏ cách điện bao phủ khu vực thân cos theo thiết kế sản phẩm, hỗ trợ hạn chế tiếp xúc trực tiếp với phần kim loại và giảm nguy cơ chạm chập khi lắp đặt đúng kỹ thuật.

Thiết kế kết nối âm dương dạng cắm nhanh

Đầu cos ghim capa cái được thiết kế để ghép nối với đầu cos ghim đực tương ứng. Cấu trúc cắm nhanh giúp đơn giản hóa thao tác lắp đặt, đồng thời tạo điều kiện thuận lợi cho việc kiểm tra, thay thế hoặc bảo trì các cụm dây điện.

4. Kỹ thuật sản xuất và hướng dẫn bấm cos FDV1-110

Đầu cos ghim nhanh KST được thiết kế theo các thông số kỹ thuật xác định nhằm đáp ứng yêu cầu đấu nối điện. Trong quy trình sản xuất đầu cos kim loại, các công đoạn tạo hình tiếp điểm, kiểm soát kích thước và hoàn thiện bề mặt có vai trò quan trọng đối với khả năng lắp ghép và độ ổn định của kết nối. Phần cách điện Nylon được tạo hình theo cấu trúc của từng dòng sản phẩm.

Để bảo đảm chất lượng mối nối, quá trình thi công cần sử dụng dụng cụ bấm cos phù hợp với mã sản phẩm và tiết diện dây dẫn. Không nên tự ý sử dụng khuôn bấm không tương thích vì có thể làm biến dạng phần nòng cos hoặc ảnh hưởng đến khả năng giữ dây.

Hướng dẫn bấm đầu cos ghim capa cái:

• Bước 1: Ngắt nguồn điện và kiểm tra tình trạng dây dẫn trước khi thi công.
• Bước 2: Chọn đầu cos phù hợp với tiết diện dây 0.5–1.5 mm² và kiểm tra đúng mã sản phẩm.
• Bước 3: Tuốt lớp vỏ dây với chiều dài phù hợp, tránh làm đứt hoặc xước các sợi lõi dẫn điện.
• Bước 4: Đưa lõi dây vào phần nòng cos, bảo đảm lõi dẫn nằm đúng vị trí cần bấm.
• Bước 5: Sử dụng kìm bấm cos chuyên dụng với khuôn bấm phù hợp để cố định dây dẫn.
• Bước 6: Kiểm tra độ chắc chắn của mối bấm, tình trạng lớp cách điện và khả năng ghép nối với đầu cos đực tương thích.
• Bước 7: Kiểm tra kết nối trước khi cấp điện và vận hành thiết bị.

Việc bấm cos đúng kỹ thuật giúp hạn chế tình trạng tuột dây, tiếp xúc điện không ổn định và phát sinh nhiệt tại vị trí đấu nối. Cần thực hiện theo hướng dẫn của nhà sản xuất và các yêu cầu an toàn điện áp dụng cho hệ thống.

5. Mua đầu cos ghim capa cái FDV1-110 chính hãng KST

Đầu cos ghim capa cái FDV1-110 là từ khóa dành cho dòng phụ kiện đấu nối âm dương dạng cắm nhanh, phục vụ các hệ thống điện cần thao tác lắp ráp và bảo trì thuận tiện. Khi lựa chọn sản phẩm KST, người mua nên kiểm tra đầy đủ mã hàng, phạm vi dây dẫn, vật liệu tiếp điểm, lớp cách điện và kích thước đầu nối.

Để bảo đảm đặt đúng sản phẩm, cần xác nhận mã FDV1-110 với catalogue hoặc bộ phận kỹ thuật KST Việt Nam trước khi chốt đơn hàng. Điều này đặc biệt quan trọng vì catalogue kỹ thuật hiện tra cứu được hiển thị mã FDFNY1-110 cho một phiên bản đầu cos cái có kích thước đầu cắm 0.110 inch (2.8 mm).

K.S. Terminals cung cấp đa dạng các dòng Đầu cosse điện và Phụ kiện đấu nối phục vụ hệ thống điện, điện công nghiệp và thiết bị điện.
