Đầu cos nối đồng phi 4mm – Ống nối dây thẳng BNT3

Đầu cos nối đồng phi 4mm – Ống nối dây thẳng BNT3 KST là sản phẩm chuyên dụng dùng để nối hai đầu dây điện theo phương thẳng, giúp tạo mối nối chắc chắn, gọn gàng và thuận tiện trong quá trình thi công hệ thống điện. Với thiết kế dạng ống, sản phẩm phù hợp cho nhiều ứng dụng trong tủ điện, máy móc công nghiệp, thiết bị điện, hệ thống điều khiển và tự động hóa.

Đầu cos nối đồng BNT3 là gì?

Đầu cos nối đồng BNT3, còn được gọi là ống nối dây thẳng BNT3, đầu nối dây thẳng BNT3 hoặc Butt Connector BNT3, là loại đầu nối được sử dụng để liên kết hai đoạn dây điện thành một đường dẫn liên tục.

Khác với đầu cos tròn, đầu cos chữ Y hoặc đầu cos dẹt dùng để kết nối dây với thiết bị điện, BNT3 được thiết kế chuyên biệt cho mục đích nối dây với dây. Hai đầu dây được đưa vào hai phía của thân ống, sau đó sử dụng kìm bấm cos phù hợp để ép cố định dây bên trong đầu nối.

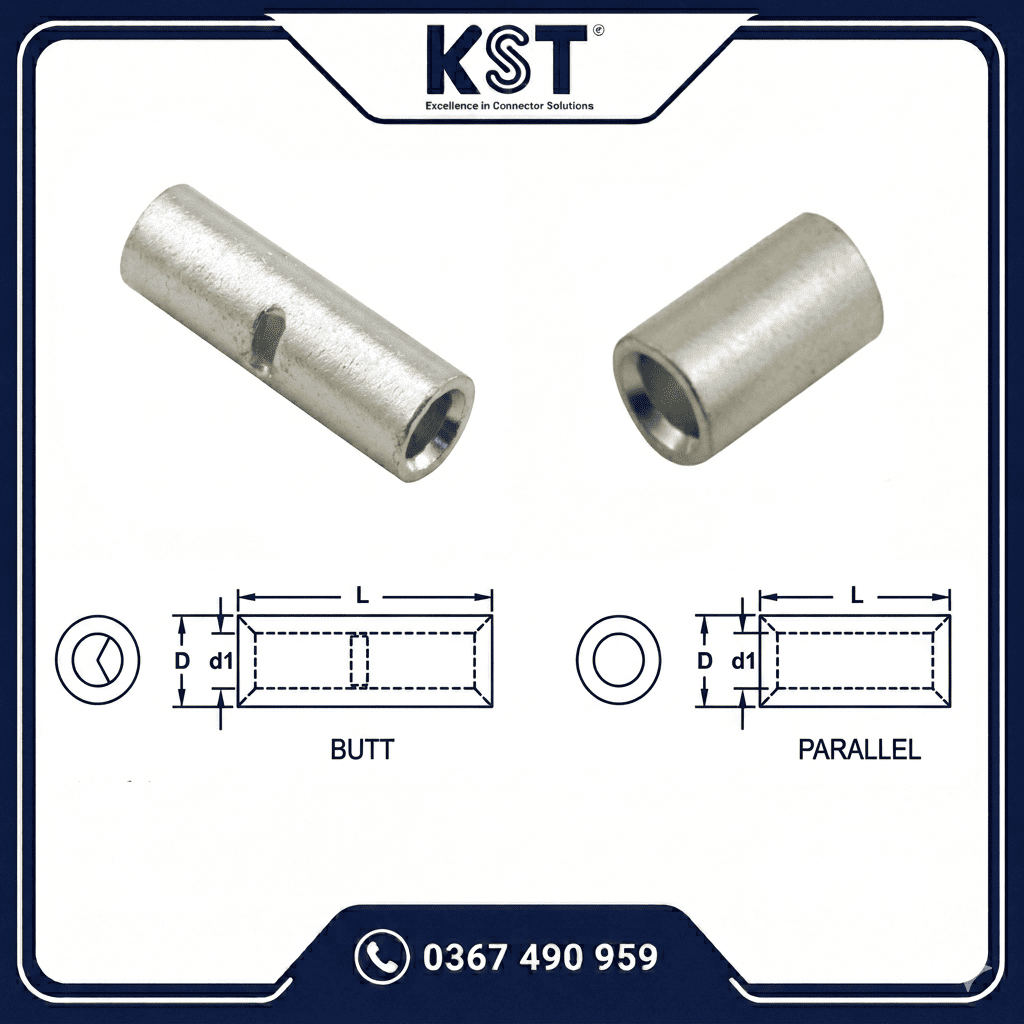

Thông số kỹ thuật ống nối dây thẳng BNT3 KST

Kích thước dây dẫn	Mã sản phẩm			Thông số kích thước (mm)				Đóng gói (cái/túi)
	Parallel (song song)	L (mm)	Butt (nối tiếp)	L (mm)	D	d1	T
14-12 A.W.G.           2.5-4 mm²	PNT3	8.5	BNT3	15.0	5.0	3.0	1.0	100

Đặc điểm nổi bật của đầu cos BNT3 KST

Ống nối dây thẳng BNT3 KST có thiết kế dạng ống với hai đầu tiếp nhận dây dẫn. Cấu tạo này giúp việc nối hai đoạn dây trở nên đơn giản và thuận tiện hơn so với phương pháp nối dây thủ công.

Thân terminal được chế tạo từ đồng dạng ống, phù hợp với yêu cầu kết nối và dẫn điện trong các hệ thống sử dụng dây dẫn tương ứng. Khi dây được đưa đúng vị trí và bấm bằng dụng cụ phù hợp, thân đầu nối sẽ giữ chặt phần lõi dây, tạo mối liên kết cơ học ổn định.

BNT3 là sản phẩm không cách điện, do đó không có lớp nhựa bảo vệ bên ngoài. Đối với các vị trí yêu cầu cách điện hoặc chống chạm, người dùng có thể kết hợp thêm ống co nhiệt hoặc vật liệu cách điện phù hợp với điều kiện thực tế.

Ứng dụng của đầu cos nối đồng BNT3 KST

Với khả năng sử dụng cho dây dẫn 2.5–4 mm², BNT3 phù hợp với nhiều hệ thống điện và thiết bị công nghiệp. Một số ứng dụng phổ biến gồm:

• Nối dây điện trong tủ điện và tủ điều khiển.
• Nối dây trong máy móc và thiết bị công nghiệp.
• Kết nối dây nguồn và dây điều khiển.
• Nối kéo dài dây điện trong quá trình sửa chữa, bảo trì.
• Sử dụng trong hệ thống tự động hóa.
• Kết nối dây trong thiết bị điện và hệ thống điều khiển.
• Nối dây trong hộp đấu nối và các hệ thống phân phối điện.
• Ứng dụng tại những vị trí cần nối hai dây theo phương thẳng.

Nhờ cấu tạo dạng Butt Connector, BNT3 đặc biệt phù hợp với các hệ thống cần duy trì hướng đi thẳng của dây sau khi hoàn thiện mối nối.

Hướng dẫn sử dụng ống nối dây thẳng BNT3

Để sử dụng đầu cos BNT3 KST, trước tiên cần kiểm tra tiết diện dây dẫn và đảm bảo nằm trong phạm vi 2.5–4 mm². Việc lựa chọn đúng kích thước dây là yếu tố quan trọng để tạo mối nối phù hợp.

Đầu tiên, dùng dụng cụ tuốt dây để loại bỏ phần vỏ cách điện ở hai đầu dây. Chiều dài phần lõi được tuốt cần phù hợp với chiều sâu của đầu nối. Sau đó đưa lõi dây thứ nhất vào một phía của BNT3 và lõi dây thứ hai vào phía đối diện.

Cần đảm bảo lõi dây được đưa hoàn toàn vào bên trong thân ống trước khi tiến hành bấm. Sử dụng kìm bấm cos hoặc dụng cụ bấm chuyên dụng có khuôn phù hợp với kích thước dây và đầu nối để ép chặt thân BNT3.

Sau khi bấm, kiểm tra bằng mắt vị trí ép và kéo nhẹ dây ở hai phía để đảm bảo dây đã được cố định chắc chắn. Không nên sử dụng kìm thông thường thay cho dụng cụ bấm cos chuyên dụng vì lực ép không đồng đều có thể ảnh hưởng đến độ ổn định của mối nối.

Kỹ thuật sản xuất đầu cos KST

K.S. Terminals Inc. phát triển nhiều dòng terminal và connector phục vụ các ứng dụng điện, điện tử và công nghiệp. Trong danh mục của KST có nhiều loại terminal dạng tròn, dẹt, nối dây, đầu nối nhanh và các sản phẩm terminal không cách điện.

Đối với dòng đầu nối dạng ống như BNT3, việc kiểm soát kích thước thân ống, đường kính trong, đường kính ngoài và độ dày vật liệu có vai trò quan trọng. Các thông số này ảnh hưởng trực tiếp đến khả năng tương thích giữa đầu nối, dây dẫn và dụng cụ bấm.

KST cũng phát triển các công nghệ sản xuất như thiết kế khuôn chính xác, dập nguội và ép phun. Trong quá trình sản xuất terminal, các công đoạn gia công, tạo hình, xử lý bề mặt, lắp ráp và kiểm tra chất lượng được kiểm soát nhằm duy trì tính đồng nhất của sản phẩm.

Đối với người sử dụng, việc lựa chọn đúng model BNT3 theo tiết diện dây và sử dụng dụng cụ bấm phù hợp là yếu tố quan trọng để phát huy hiệu quả của sản phẩm.

Vì sao nên chọn đầu cos nối BNT3 KST?

Đầu cos nối đồng BNT3 KST là giải pháp phù hợp cho nhu cầu nối hai đoạn dây điện có tiết diện 2.5–4 mm² theo phương thẳng. Sản phẩm có cấu tạo dạng ống, vật liệu đồng và thông số kỹ thuật rõ ràng, giúp thuận tiện trong quá trình lựa chọn và thi công.

So với phương pháp nối dây thủ công, sử dụng đầu nối chuyên dụng giúp mối nối có hình thức đồng nhất và dễ kiểm tra hơn. Trong tủ điện, máy móc và hệ thống điều khiển, việc sử dụng đầu cos nối dây cũng hỗ trợ quá trình bảo trì, sửa chữa và thay thế dây dẫn.

Kết luận

Đầu cos nối đồng phi 4mm – Ống nối dây thẳng BNT3 KST là sản phẩm đầu nối dạng Butt thuộc nhóm Non-Insulated Terminals, được thiết kế để nối hai đầu dây điện theo phương thẳng. Theo thông số kỹ thuật KST, BNT3 phù hợp với dây 14–12 AWG, tương đương 2.5–4 mm², sử dụng terminal bằng đồng dạng ống.

Với thiết kế nhỏ gọn, khả năng nối dây trực tiếp và kích thước được xác định rõ ràng, BNT3 KST phù hợp cho tủ điện, thiết bị điện, máy móc công nghiệp, hệ thống điều khiển và nhiều ứng dụng cần nối dây dẫn có tiết diện tương ứng.

Khi lựa chọn sản phẩm, người dùng nên đối chiếu mã BNT0.5 với tiết diện dây, kích thước đầu nối và dụng cụ bấm cos để đảm bảo khả năng tương thích. K.S. Terminals cung cấp đa dạng các dòng Đầu cosse điện và Phụ kiện đấu nối phục vụ hệ thống điện, điện công nghiệp và thiết bị điện.
