Đầu cos Pin đôi bọc nhựa TE Series

Đầu cos Pin đôi bọc nhựa TE Series là dòng phụ kiện đấu nối điện được thiết kế chuyên dụng cho trường hợp cần đấu hai dây dẫn vào cùng một vị trí trên cầu đấu, terminal block hoặc thiết bị điện. Với thiết kế hai ống pin trong cùng một đầu cos, sản phẩm giúp kết nối dây điện nhanh chóng, gọn gàng và chắc chắn.

Dòng Double Twin Cord End Terminals TE Series sử dụng ống đồng dẫn điện tốt kết hợp lớp nhựa cách điện bền chắc, giúp cố định lõi dây, hạn chế hiện tượng tưa sợi và nâng cao độ ổn định của mối nối. Sản phẩm được sử dụng phổ biến trong tủ điện, hệ thống điều khiển, PLC, biến tần, máy móc công nghiệp và hệ thống tự động hóa.

Đầu cos Pin đôi bọc nhựa TE Series là gì?

Đầu cos Pin đôi bọc nhựa, còn được gọi là đầu cos kim đôi, đầu cos pin kép, đầu cos đôi Ferrule hoặc Double Twin Cord End Terminal, là loại đầu cos được thiết kế với hai khoang chứa dây dẫn riêng biệt nhưng sử dụng chung một phần thân tiếp điểm.

Thiết kế này cho phép hai dây điện được đưa vào cùng một đầu cos và bấm bằng kìm chuyên dụng trước khi đấu nối vào cầu đấu. Đây là giải pháp đặc biệt hữu ích trong các hệ thống điện cần đấu hai dây vào một terminal nhưng vẫn muốn đảm bảo mối nối gọn gàng, chắc chắn và chuyên nghiệp.

So với việc đưa trực tiếp hai dây điện mềm vào cùng một cầu đấu, sử dụng đầu cos Pin đôi bọc nhựa TE Series giúp giữ chặt các sợi dây, hạn chế bung hoặc tưa lõi dây khi siết vít, đồng thời hỗ trợ tạo kết nối ổn định trong quá trình vận hành.

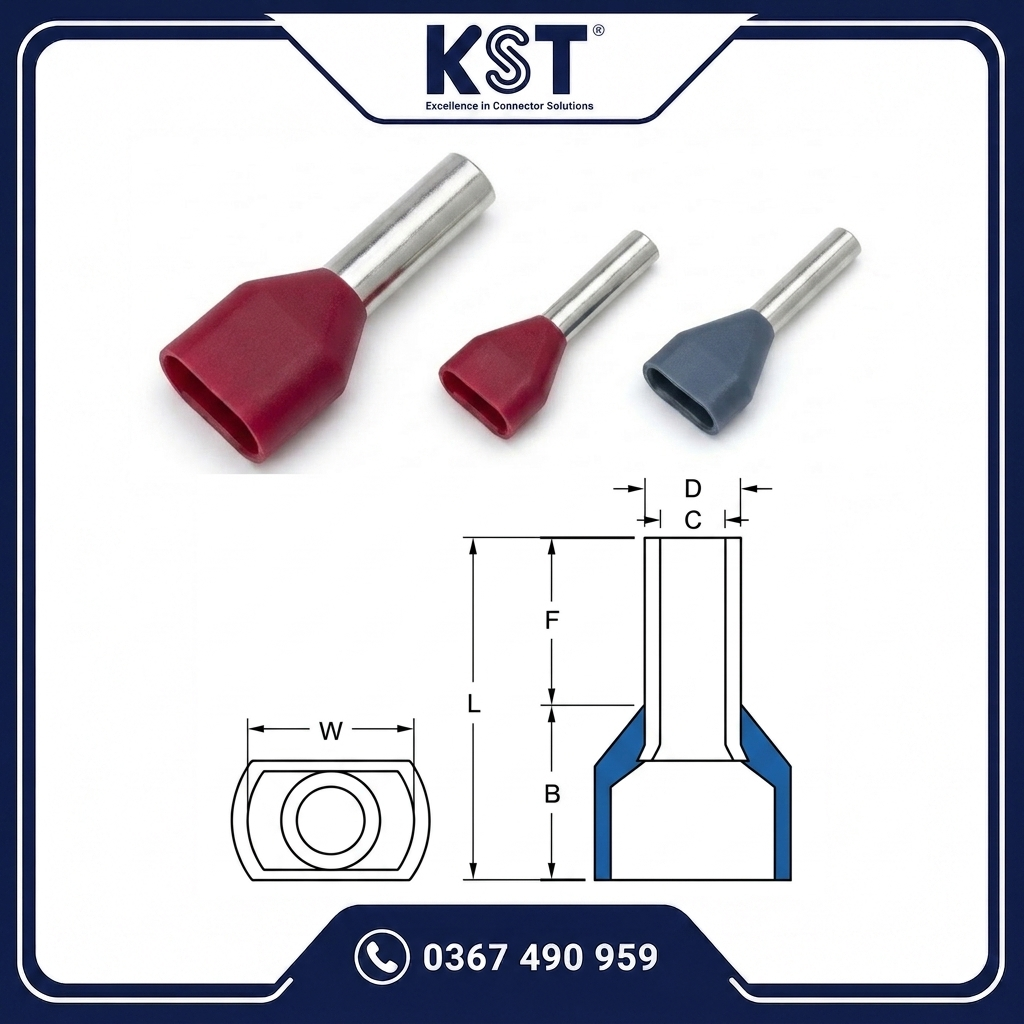

Cấu tạo của đầu cos Pin đôi bọc nhựa TE Series

Đầu cos Pin đôi TE Series được cấu tạo từ hai bộ phận chính:

• Phần ống kim loại: Là nơi chứa và ép chặt hai lõi dây dẫn. Vật liệu dẫn điện tốt giúp đảm bảo khả năng truyền tải dòng điện.
• Phần vỏ nhựa cách điện: Được thiết kế tại vị trí tiếp giáp giữa dây dẫn và phần thân cos, giúp tăng khả năng cách điện và hỗ trợ thao tác đấu nối.

Hai khoang pin được bố trí song song, cho phép hai dây dẫn có thể được bấm đồng thời thành một đầu cos duy nhất. Sau khi bấm đúng kỹ thuật, phần ống kim loại ôm chặt lõi dây và tạo thành một mối nối chắc chắn.

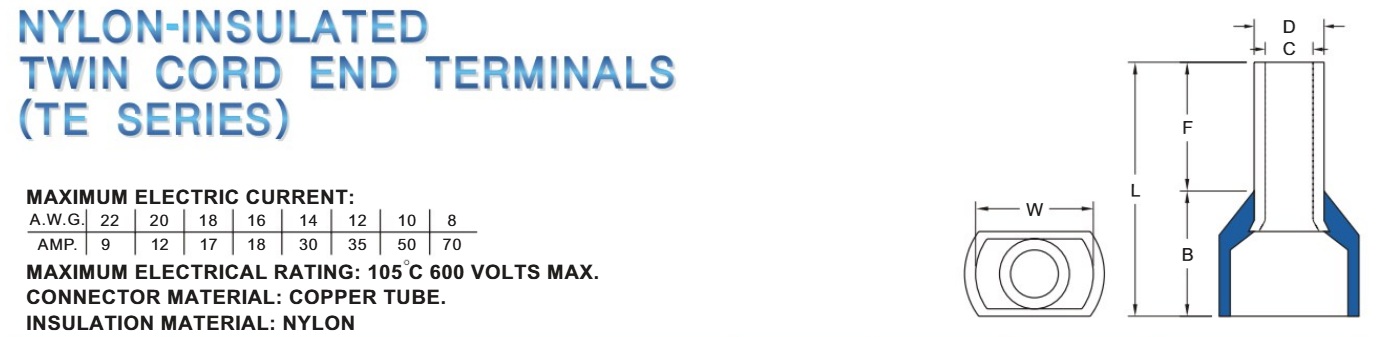

Bảng kích thước đầu cos Pin rỗng bọc nhựa KST

Kích thước dây dẫn A.W.G/mm2	Mã sản phẩm	Thông số kích thước (mm)						FRENCH COLOR	GERMAN COLOR	DIN COLOR	Đóng gói (cái/túi)
		F	L	W	B	D	C
2X20 A.W.G. 2X0.5 mm²	TE0508	8.0	14.5	5.0	6.5	1.8	1.4	WHITE	ORANGE	WHITE	100
	TE0509	9.0	15.5								100
	TE0510	10.0	16.5								100
	TE0512	12.0	18.5								100
2X18 A.W.G. 2X0.75 mm²	TE7508	8.0	14.7	5.5	6.7	2.1	1.8	BLUE	WHITE	GREY	100
	TE7510	10.0	16.7								100
2X18 A.W.G. 2X1.0 mm²	TE1008	8.0	15.1	5.5	7.1	2.4	2.1	RED	YELLOW	RED	100
	TE1010	10.0	17.1								100
2X16 A.W.G. 2X1.5 mm²	TE1508	8.0	15.5	6.4	7.5	2.6	2.3	BLACK	RED	BLACK	100
	TE1510	10.0	17.5								100
	TE1512	12.0	19.5								100
	TE1515	15.0	22.5								100
	TE1518	18.0	25.5								100
2X14 A.W.G. 2X2.5 mm²	TE2510	10.0	18.5	8.0	8.5	3.3	2.9	GREY	BLUE	BLUE	100
	TE2512	12.0	20.5								100
	TE2513	13.0	21.5								100
	TE2518	18.0	26.5								100
2X12 A.W.G. 2X4 mm²	TE4012	12.0	23.1	8.6	11.1	4.2	3.8	ORANGE	GREY	GREY	100
2X10 A.W.G. 2X6 mm²	TE6014	14.0	26.1	9.5	12.1	5.3	4.9	GREEN	BLACK	YELLOW	100
2X8 A.W.G. 2X10 mm²	TE10-14	14.0	26.6	12.7	12.6	6.9	6.5	BROWN	IVORY	RED	100
2X6 A.W.G. 2X16 mm²	TE16-14	14.0	31.3	19.0	17.3	8.7	8.3	IVORY	GREEN	BLUE	100

Ưu điểm của đầu cos Pin đôi bọc nhựa TE Series

• Thiết kế hai pin cho phép đấu hai dây dẫn vào cùng một vị trí.
• Giúp hệ thống dây điện gọn gàng và chuyên nghiệp hơn.
• Hạn chế tình trạng tưa, bung sợi dây dẫn khi đấu nối.
• Phần ống kim loại có khả năng dẫn điện tốt.
• Lớp nhựa cách điện giúp tăng độ an toàn khi thao tác.
• Giúp tạo mối nối chắc chắn giữa dây dẫn và terminal block.
• Tiết kiệm không gian trong tủ điện và hệ thống điều khiển.
• Thích hợp sử dụng với các loại dây điện mềm nhiều sợi.
• Dễ dàng kết hợp với kìm bấm đầu cos pin chuyên dụng.
• Phù hợp cho các hệ thống điện công nghiệp và dân dụng.

Kích thước đầu cos Pin đôi bọc nhựa TE Series

Đầu cos Pin đôi TE Series được sản xuất với nhiều kích thước khác nhau nhằm đáp ứng các loại dây dẫn có tiết diện khác nhau. Khi lựa chọn sản phẩm, cần căn cứ vào tổng tiết diện của hai dây cần đấu nối để lựa chọn đúng quy cách đầu cos.

• Đầu cos Pin đôi 2 x 0.5mm²
• Đầu cos Pin đôi 2 x 0.75mm²
• Đầu cos Pin đôi 2 x 1.0mm²
• Đầu cos Pin đôi 2 x 1.5mm²
• Đầu cos Pin đôi 2 x 2.5mm²
• Đầu cos Pin đôi 2 x 4mm²
• Đầu cos Pin đôi 2 x 6mm²
• Đầu cos Pin đôi 2 x 10mm²

Tùy từng mã sản phẩm, kích thước ống pin và chiều dài phần kim loại sẽ khác nhau. Việc lựa chọn đúng quy cách giúp đảm bảo hai dây được giữ chắc trong đầu cos và đạt hiệu quả đấu nối tốt nhất.

Ứng dụng của đầu cos Pin đôi bọc nhựa TE Series

Nhờ thiết kế cho phép đấu hai dây dẫn cùng lúc, đầu cos Pin đôi bọc nhựa TE Series được sử dụng rộng rãi trong nhiều hệ thống điện và điều khiển.

• Tủ điện điều khiển và tủ điện phân phối.
• Hệ thống PLC và tự động hóa công nghiệp.
• Đấu nối biến tần và thiết bị điều khiển.
• Máy móc và dây chuyền sản xuất công nghiệp.
• Hệ thống điều khiển trong nhà máy.
• Thiết bị điện và điện tử.
• Hệ thống điện năng lượng mặt trời.
• Thiết bị điều khiển và hệ thống HVAC.
• Các hệ thống sử dụng terminal block, domino hoặc cầu đấu.

Cách chọn đầu cos Pin đôi TE Series phù hợp

Để đảm bảo hiệu quả kết nối, việc lựa chọn đúng đầu cos Pin đôi bọc nhựa là yếu tố rất quan trọng. Một số tiêu chí cần lưu ý gồm:

• Xác định tiết diện dây: Kiểm tra tiết diện của hai dây cần đấu nối và lựa chọn đúng kích thước đầu cos.
• Kiểm tra kích thước terminal: Chiều dài và đường kính phần pin cần phù hợp với cầu đấu hoặc thiết bị sử dụng.
• Lựa chọn vật liệu phù hợp: Ưu tiên đầu cos có phần ống kim loại dẫn điện tốt và khả năng chống oxy hóa.
• Sử dụng đúng kìm bấm: Kìm bấm chuyên dụng giúp tạo lực ép đồng đều, đảm bảo dây được giữ chắc trong đầu cos.
• Kiểm tra sau khi bấm: Sau khi bấm, cần kiểm tra độ chắc chắn của dây để đảm bảo không bị tuột khỏi đầu cos.

Kìm bấm đầu cos Pin đôi

Để đạt chất lượng kết nối tốt nhất, nên sử dụng kìm bấm cos pin chuyên dụng có khả năng tạo lực ép phù hợp với kích thước đầu cos. Kìm bấm giúp phần ống kim loại ôm chặt hai lõi dây, tạo mối nối chắc chắn và đồng đều.

Trong quá trình thi công tủ điện, việc sử dụng đầu cos Pin đôi kết hợp với kìm bấm chuyên dụng không chỉ giúp tăng tốc độ đấu nối mà còn giúp hệ thống dây điện có tính thẩm mỹ cao, dễ kiểm tra và thuận tiện cho công tác bảo trì sau này.

Bảng giá đầu cos Pin đôi bọc nhựa TE Series

Giá đầu cos Pin đôi bọc nhựa TE Series phụ thuộc vào kích thước, quy cách sản phẩm, số lượng đặt hàng và yêu cầu của từng khách hàng. Đối với các dự án, nhà máy, đơn vị thi công tủ điện hoặc đại lý phân phối, giá sản phẩm có thể được áp dụng theo số lượng thực tế.

Để nhận được báo giá chính xác, khách hàng nên cung cấp các thông tin như mã đầu cos, tiết diện dây, số lượng cần mua và mục đích sử dụng. KST Việt Nam có thể tư vấn quy cách phù hợp nhằm giúp khách hàng lựa chọn đúng sản phẩm và tối ưu chi phí.

Mua đầu cos Pin đôi bọc nhựa TE Series chính hãng tại KST Việt Nam

KST Việt Nam cung cấp các sản phẩm đầu cos và phụ kiện đấu nối điện phục vụ nhu cầu thi công tủ điện, máy móc công nghiệp, hệ thống điều khiển và tự động hóa. Dòng Đầu cos Pin đôi bọc nhựa TE Series là lựa chọn phù hợp cho các ứng dụng cần đấu hai dây dẫn vào cùng một vị trí terminal.

Sản phẩm có thiết kế chuyên dụng, giúp dây dẫn được cố định chắc chắn, hạn chế tưa sợi và hỗ trợ tạo mối nối điện gọn gàng. KST Việt Nam cung cấp nhiều quy cách khác nhau, đồng thời hỗ trợ khách hàng lựa chọn đầu cos và dụng cụ bấm phù hợp với từng loại dây điện.

Nếu bạn đang tìm kiếm đầu cos Pin đôi bọc nhựa, đầu cos kim đôi, Double Twin Cord End Terminals hoặc Ferrule Terminal TE Series, hãy liên hệ KST Việt Nam để được tư vấn quy cách và báo giá phù hợp với nhu cầu sử dụng.
