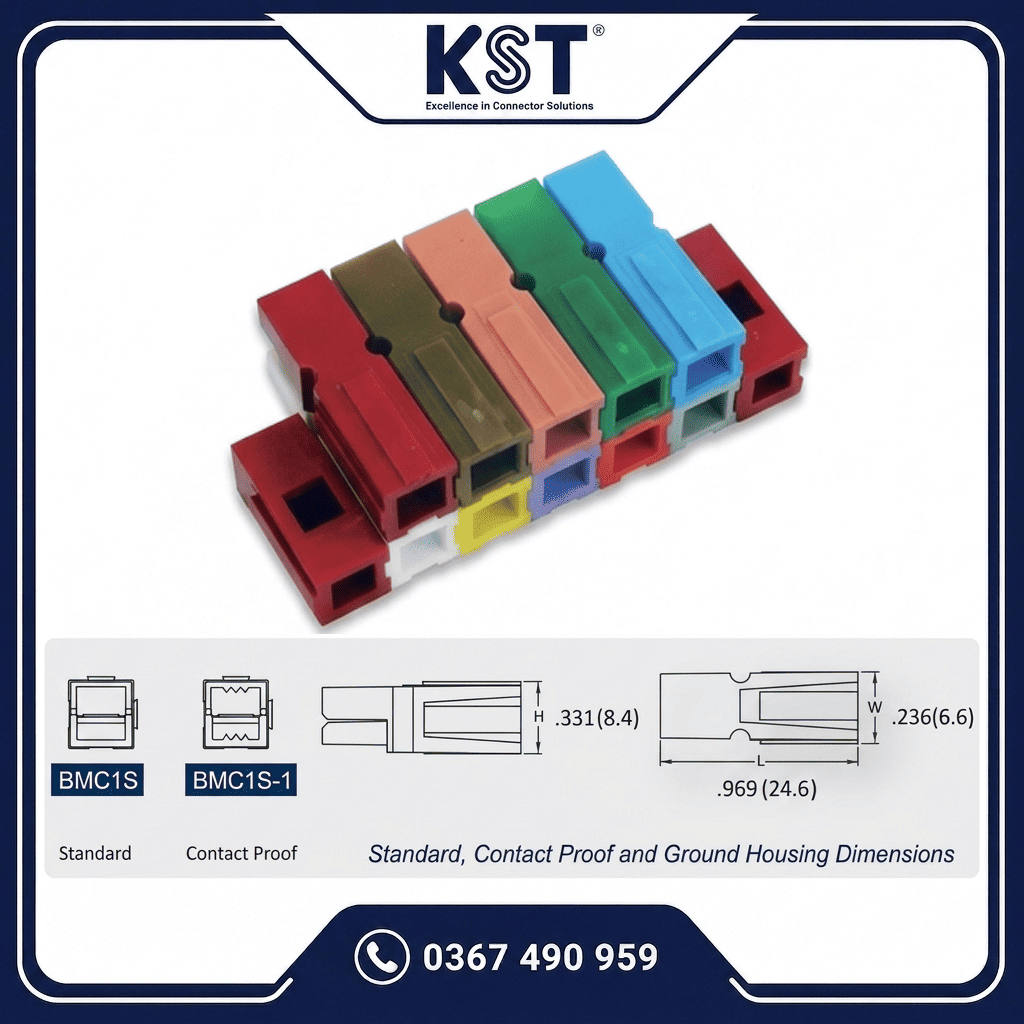

Đầu Nối Pin Đơn BMC 045 – Small (Single-Pole BMC 045 – Small)

Đầu nối pin đơn BMC 045 – Small (Single-Pole BMC 045 – Small) là dòng đầu nối mô-đun một cực được thiết kế cho các ứng dụng truyền tải nguồn điện và tín hiệu với độ tin cậy cao. Sản phẩm thuộc dòng Battery Modular Connector (BMC), nổi bật với thiết kế nhỏ gọn, khả năng tùy biến linh hoạt và hỗ trợ nhiều loại tiếp điểm khác nhau, đáp ứng nhu cầu kết nối trong công nghiệp, ô tô, thiết bị điện tử, năng lượng và hệ thống lưu trữ pin.

Với khả năng sử dụng dây dẫn từ 20 AWG đến 6 AWG (0,5 – 16 mm²), BMC 045 – Small mang đến giải pháp kết nối tối ưu cho các ứng dụng wire-to-wire, wire-to-board và board-to-board, đồng thời giúp tiết kiệm không gian lắp đặt mà vẫn đảm bảo hiệu suất truyền dẫn ổn định.

Đặc điểm nổi bật của BMC 045 – Small

• Thiết kế mô-đun một cực: Dễ dàng ghép nhiều đầu nối thành cụm theo yêu cầu, phù hợp với nhiều cấu hình hệ thống.
• Kích thước nhỏ gọn: Tối ưu không gian lắp đặt trong các thiết bị điện, hệ thống pin và tủ điện.
• Tiếp điểm chính xác: Cơ chế tiếp xúc và làm sạch bề mặt tiếp điểm trong quá trình cắm/rút giúp giảm điện trở tiếp xúc, tăng độ ổn định khi truyền dòng điện.
• Thiết kế không giới tính (Genderless): Hai đầu nối giống nhau có thể kết nối trực tiếp với nhau, giúp giảm số lượng mã linh kiện và đơn giản hóa quá trình lắp ráp.
• Vỏ nhựa mã màu: Hỗ trợ nhận diện nhanh các cực kết nối, hạn chế nhầm lẫn khi lắp đặt và bảo trì.
• Khả năng xếp chồng linh hoạt: Có thể lắp theo phương ngang hoặc phương dọc để mở rộng số lượng cực theo yêu cầu.
• Đầu nối Ground màu xanh lá: Giúp nhận biết cực tiếp địa rõ ràng, tăng tính an toàn trong hệ thống.
• Đạt chuẩn UL94 V-0/V-2: Vật liệu chống cháy đáp ứng các yêu cầu khắt khe trong môi trường công nghiệp và ô tô.

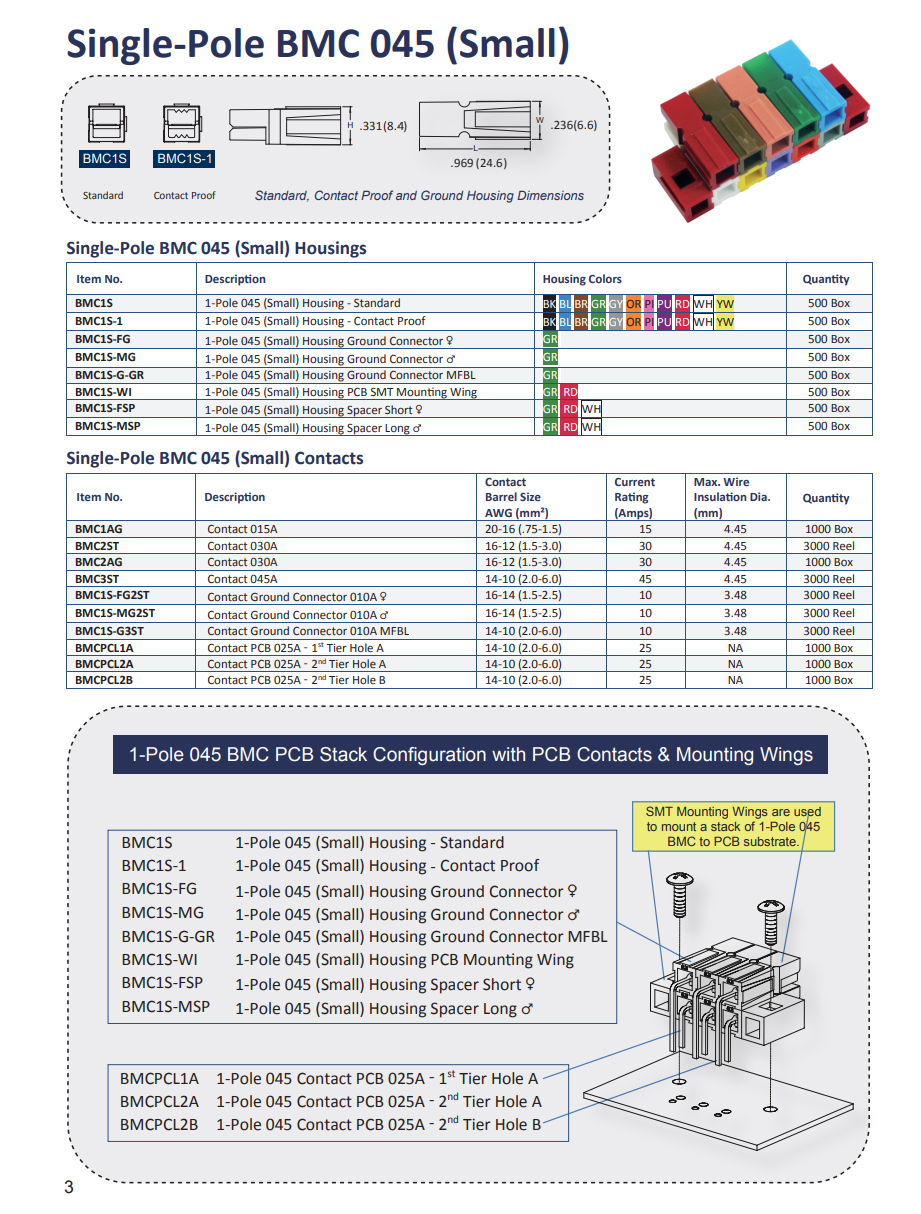

Thông số kỹ thuật

Các loại housing BMC 045

Dòng BMC 045 cung cấp nhiều phiên bản housing để đáp ứng từng nhu cầu sử dụng khác nhau:

• Housing tiêu chuẩn (Standard)
• Housing chống bụi và bảo vệ tiếp điểm (Contact Proof)
• Housing có chân Ground
• Housing Ground có Mating First Break Last (MFBL)
• Housing có cánh bắt vít PCB (PCB Mounting Wing)
• Housing Spacer ngắn và Spacer dài phục vụ việc giãn khoảng cách lắp đặt.

Các loại tiếp điểm

Đầu nối BMC 045 hỗ trợ nhiều loại tiếp điểm với khả năng mang dòng từ 10A đến 45A, đáp ứng đa dạng ứng dụng:

• Tiếp điểm 15A
• Tiếp điểm 30A
• Tiếp điểm 45A
• Tiếp điểm Ground 10A
• Tiếp điểm PCB 25A dạng lỗ 1″ và 2″

Các tiếp điểm được chế tạo từ đồng mạ bạc giúp tăng khả năng dẫn điện, giảm phát nhiệt và nâng cao tuổi thọ khi hoạt động với dòng điện lớn.

Ứng dụng của Single-Pole BMC 045 – Small

Nhờ thiết kế linh hoạt và khả năng chịu tải tốt, BMC 045 được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống pin Lithium và Battery Pack.
• Bộ lưu trữ năng lượng (ESS).
• Xe điện (EV), xe AGV và phương tiện điện.
• Thiết bị công nghiệp và tự động hóa.
• Tủ điện, bộ nguồn DC và UPS.
• Robot, thiết bị viễn thông và hệ thống điều khiển.
• Thiết bị y tế và các ứng dụng yêu cầu kết nối nguồn có độ tin cậy cao.

Lợi ích khi sử dụng đầu nối BMC 045 – Small

So với các đầu nối nguồn truyền thống, Single-Pole BMC 045 mang lại nhiều ưu điểm như tiết kiệm không gian, giảm số lượng linh kiện nhờ thiết kế genderless, dễ dàng mở rộng số cực bằng cách ghép mô-đun, tăng độ an toàn với hệ thống nhận diện màu sắc và đầu nối Ground riêng biệt. Đồng thời, khả năng chịu nhiệt, chống hóa chất và chống cháy giúp sản phẩm hoạt động bền bỉ trong môi trường khắc nghiệt.

Kết luận

Đầu nối pin đơn BMC 045 – Small (Single-Pole BMC 045) là giải pháp kết nối nguồn điện nhỏ gọn nhưng mạnh mẽ, phù hợp cho nhiều hệ thống hiện đại từ công nghiệp, năng lượng đến xe điện. Với thiết kế mô-đun linh hoạt, nhiều lựa chọn housing và tiếp điểm, khả năng chịu dòng lên đến 45A cùng tiêu chuẩn an toàn cao, BMC 045 là lựa chọn lý tưởng cho các kỹ sư và nhà sản xuất đang tìm kiếm một đầu nối nguồn bền bỉ, dễ lắp đặt và có khả năng mở rộng theo từng ứng dụng.
