Đầu Cos Tròn Trần 1.5mm – 2.5mm – Đầu Cốt Khuyên RNB Cho Dây 1.5mm – 2.5mm

Đầu cos tròn trần 1.5mm – 2.5mm hay còn gọi là đầu cốt khuyên RNB cho dây 1.5mm – 2.5mm là loại đầu nối dây điện dạng vòng, được sử dụng để kết nối dây dẫn với cọc vít, bu-lông, terminal và các điểm đấu nối điện. Sản phẩm có thiết kế không bọc cách điện, phù hợp với nhiều ứng dụng trong tủ điện, thiết bị điện, máy móc, hệ thống điều khiển và tự động hóa.

Đầu cos tròn trần RNB 1.5mm – 2.5mm là gì?

Đầu cos RNB 1.5mm – 2.5mm là đầu cốt điện dạng vòng được sử dụng để đấu nối dây dẫn với vít hoặc bu-lông. Phần đầu cos được tạo thành một vòng tròn có lỗ ở giữa, cho phép lắp vào cọc vít trước khi siết cố định.

Khác với đầu cos tròn có bọc cách điện, đầu cos tròn trần RNB không có lớp vỏ nhựa bên ngoài. Phần kim loại được sử dụng trực tiếp để tạo điểm tiếp xúc điện với cọc đấu nối. Vì vậy, sản phẩm thường được sử dụng trong tủ điện, bảng điều khiển, thiết bị điện và những vị trí đã có giải pháp bảo vệ, cách điện phù hợp.

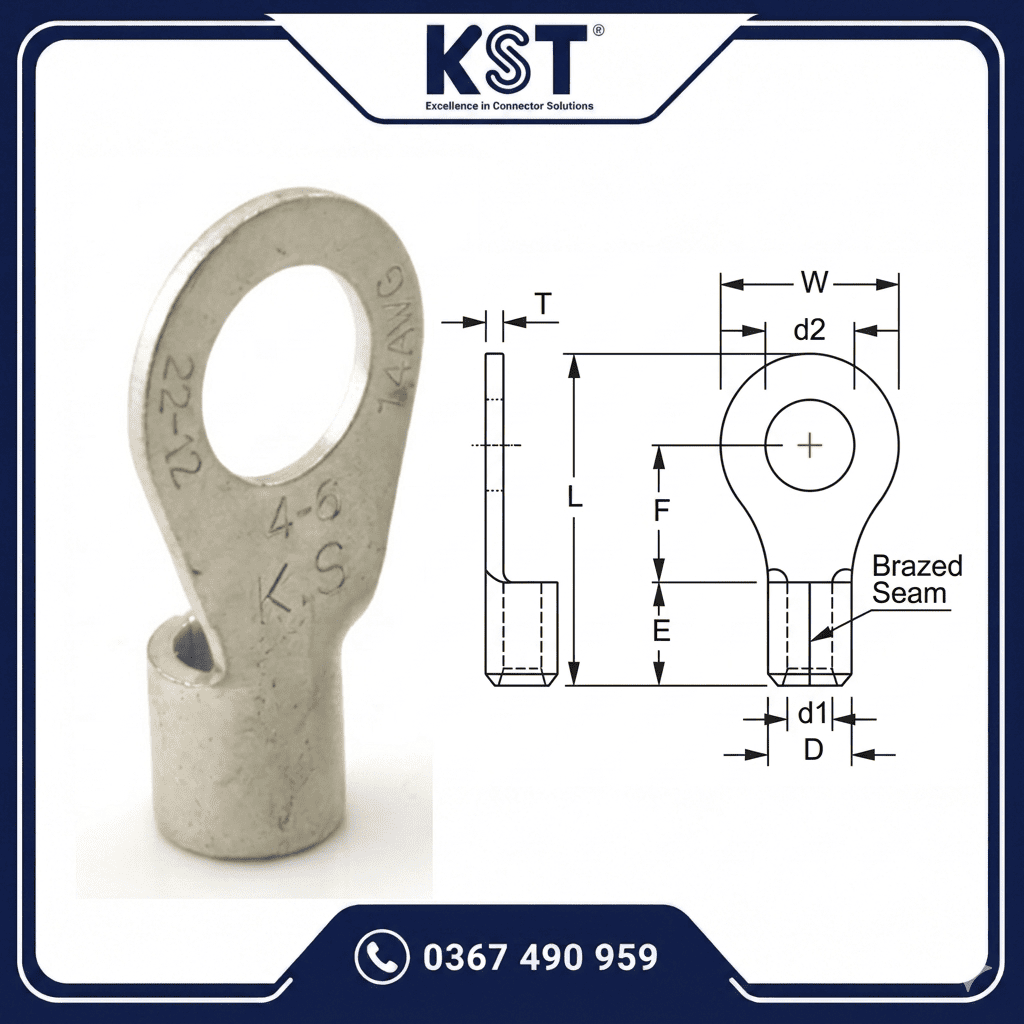

Thông số kỹ thuật đầu cos tròn trần RNB 1.5mm – 2.5mm

Kích thước dây dẫn A.W.G/mm2	Mã sản phẩm		Đường kính ren		Thông số kích thước (mm)							Đóng gói (cái/túi)
	Hàn kín	Không hàn	d2		W	F	L	E	D	d1	T
16-14 A.W.G. 1.5-2.5 mm²	RNB2-2	RN2-2	#2	2.2	6.6	4.8	12.8	4.8	4.1	2.3	0.8	100
	RNBS2-3.2	RNS2-3.2	#4	3.2	5.5	5.6	13.2					100
	RNB2-3.2 *	RN2-3.2	#4	3.2	6.6	4.8	12.8					100
	RNBL2-3.2 *	RNL2-3.2	#4	3.2	8.5	7.8	16.8					100
	RNBS2-3.7 *	RNS2-3.7	#6	3.7	5.5	4.8	12.8					100
	RNBM2-3.7 *	RNM2-3.7	#6	3.7	6.6	6.3	14.4					100
	RNBL2-3.7	RNL2-3.7	#6	3.7	8.5	7.4	16.5					100
	RNBS2-4	RNS2-4	#8	4.3	6.6	6.3	14.4					100
	RNBL2-4	RNL2-4	#8	4.3	8.5	7.4	16.5					100
	RNBS2-5	RNS2-5	#10	5.3	8.5	7.4	16.5					100
	RNBL2-5	RNL2-5	#10	5.3	9.5	7.4	17.0					100
	RNB2-6	RN2-6	1/4	6.4	12.0	11.0	21.8					100
	RNB2-8 **	RN2-8	5/16	8.4	12.0	11.0	21.8					100
	RNB2-10 **	RN2-10	3/8	10.5	13.6	13.9	25.5					100
	RNB2-12	RN2-12	1/2	13.0	19.2	16.0	30.4					100

Ưu điểm của đầu cos tròn trần RNB 1.5mm – 2.5mm

• Kết nối chắc chắn: Thiết kế dạng vòng giúp đầu cos được giữ cố định khi siết với vít hoặc bu-lông.
• Khả năng dẫn điện tốt: Vật liệu đồng giúp tạo điểm tiếp xúc điện ổn định giữa dây dẫn và thiết bị.
• Thiết kế đơn giản: Không có lớp vỏ cách điện bên ngoài, thuận tiện cho những ứng dụng sử dụng đầu cos trần.
• Nhiều lựa chọn kích thước: Có thể lựa chọn đường kính lỗ bắt vít theo từng loại terminal và thiết bị.
• Dễ thi công: Có thể sử dụng cùng kìm bấm cos và khuôn bấm phù hợp với dây 1.5-2.5mm².
• Ứng dụng linh hoạt: Phù hợp với tủ điện, máy móc, thiết bị điều khiển và nhiều hệ thống điện khác.

Ứng dụng của đầu cốt khuyên RNB 1.5mm – 2.5mm

Đầu cos tròn trần 1.5mm – 2.5mm được sử dụng trong nhiều ứng dụng đấu nối dây điện. Một số ứng dụng phổ biến gồm:

• Đấu nối dây điện trong tủ điện và tủ điều khiển.
• Kết nối dây với terminal, cọc đấu dây và các điểm tiếp xúc điện.
• Đấu nối dây trong máy móc và thiết bị công nghiệp.
• Hệ thống điều khiển và tự động hóa.
• Thiết bị điện dân dụng và công nghiệp.
• Bảng điều khiển và các cụm thiết bị điện.
• Hệ thống sử dụng dây dẫn có tiết diện từ 1.5mm² đến 2.5mm².
• Các mạch điện cần đấu dây vào vít hoặc bu-lông bằng đầu nối dạng vòng.

Đầu cos RNB 1.5mm – 2.5mm phù hợp với loại dây nào?

Đầu cốt khuyên RNB trong dòng này được sử dụng cho dây dẫn có tiết diện khoảng 1.5mm² – 2.5mm², tương đương khoảng 16 – 14 AWG. Đây là nhóm tiết diện dây được sử dụng phổ biến trong nhiều hệ thống điện và thiết bị cần đấu nối bằng vít hoặc terminal.

Tuy nhiên, khi lựa chọn sản phẩm thực tế, người dùng cần kiểm tra chính xác thông số của từng mã đầu cos. Ngoài tiết diện dây, đường kính lỗ khuyên là thông số rất quan trọng vì cùng một loại dây có thể sử dụng với nhiều kích thước vít hoặc bu-lông khác nhau.

Cách lựa chọn đầu cốt khuyên RNB 1.5mm – 2.5mm

Để lựa chọn đúng đầu cos RNB, cần xác định đồng thời tiết diện dây dẫn, kích thước phần ống cos và đường kính lỗ bắt vít.

1. Xác định tiết diện dây: Kiểm tra dây dẫn nằm trong phạm vi 1.5mm² – 2.5mm².
2. Kiểm tra đường kính cọc vít: Đo hoặc xác định kích thước vít, bu-lông cần đấu nối.
3. Chọn đường kính lỗ khuyên: Lựa chọn mã RNB có kích thước lỗ phù hợp với cọc đấu nối.
4. Kiểm tra phần ống cos: Đảm bảo dây dẫn có thể đưa vừa vào phần ống bấm của đầu cos.
5. Chọn kìm bấm phù hợp: Sử dụng kìm bấm cos có khuôn bấm tương thích với kích thước đầu cos và dây.
6. Kiểm tra mối bấm: Sau khi bấm, kiểm tra dây được giữ chắc trong đầu cos và không bị tuột khi tác động lực nhẹ.

Hướng dẫn bấm đầu cos tròn trần RNB 1.5mm – 2.5mm

1. Chuẩn bị dây dẫn: Cắt dây đúng chiều dài và tuốt lớp vỏ cách điện với chiều dài phù hợp với phần ống cos.
2. Đưa dây vào đầu cos: Luồn phần lõi đồng đã tuốt vào ống cos cho đến khi dây nằm đúng vị trí.
3. Đặt đầu cos vào kìm: Đưa phần ống cos vào đúng khuôn bấm tương ứng với tiết diện dây.
4. Tiến hành bấm: Bóp kìm với lực phù hợp để phần ống cos ôm chắc lõi dây.
5. Kiểm tra mối bấm: Kiểm tra bằng mắt và tác động lực nhẹ lên dây để đảm bảo dây không bị tuột.
6. Lắp vào thiết bị: Đưa phần khuyên vào vít hoặc bu-lông, sau đó siết chặt theo yêu cầu của thiết bị.

Lưu ý: Không nên sử dụng kìm hoặc phương pháp bấm không phù hợp vì có thể làm biến dạng đầu cos, gây ảnh hưởng đến độ chắc chắn của mối nối.

Vì sao nên sử dụng đầu cốt khuyên RNB cho dây 1.5mm – 2.5mm?

Trong quá trình đấu nối dây điện, việc đưa trực tiếp lõi dây vào dưới vít có thể khiến sợi dây bị xòe, khó cố định hoặc dễ bị ảnh hưởng khi tháo lắp. Sử dụng đầu cốt khuyên RNB giúp tạo một điểm kết nối chuyên dụng giữa dây dẫn và vị trí bắt vít.

Thiết kế vòng khuyên giúp đầu cos được cố định trên cọc vít hoặc bu-lông. Đây là giải pháp phù hợp cho những hệ thống cần mối nối gọn gàng, dễ kiểm tra và thuận tiện cho công tác bảo trì.

Đặc biệt, với dây điện có tiết diện 1.5mm² – 2.5mm², việc sử dụng đầu cos phù hợp giúp chuẩn hóa các điểm đấu nối và hạn chế tình trạng lõi dây bị xòe trong quá trình siết vít.
